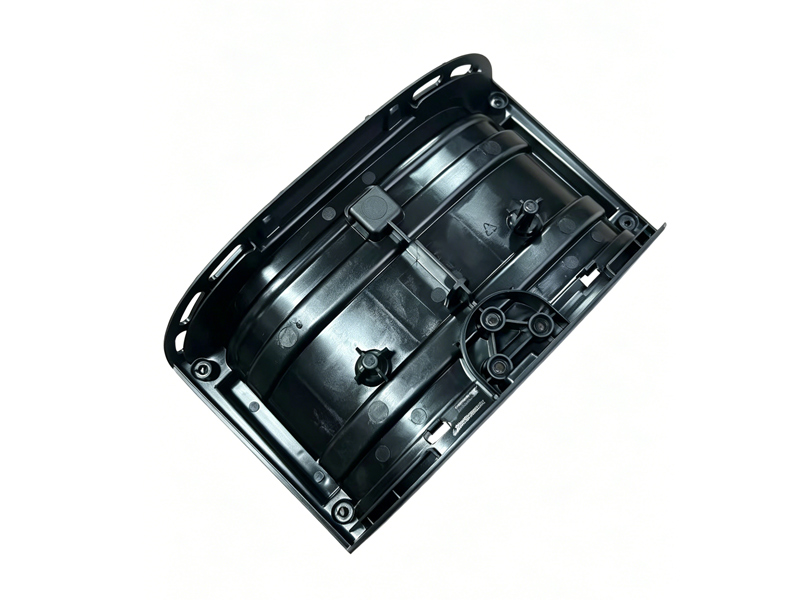

1. 原料的“强制烘干”（决定产品外观）
高玻纤增强尼龙（PA66+30%GF）或PPS属于极易吸湿的结晶性塑料。
加工要求：在注塑前，必须使用除湿干燥机（露点达到-40℃）进行4-6小时的干燥处理。PA类料温需控制在120-140℃，PPS需更高。
后果预警：如果烘干不彻底，水分会在炮筒内高温下气化，导致产品表面出现严重的“银纹”或“气泡”，固定架承重时甚至会从内部应力点直接断裂。
2. 注塑机的“黄金组合”配置
加工这类零件不能使用普通通用螺杆，必须对设备进行改造：
螺杆选型：必须采用双金属耐磨螺杆（镀铬或合金钢）。因为50%玻纤如同砂纸，普通螺杆在加工几十模后计量段就会严重磨损，导致射胶量不稳。
炮筒温度阶梯控制：采用“下高上低”的梯度。例如PA66，加料段（后段）280℃ → 压缩段（中段）300℃ → 喷嘴（前段）290℃。喷嘴温度必须略低于中段，防止“流涎”（熔料在射嘴处拉丝）。
3. 模温控制：这是加工的核心技术壁垒
这是固定架加工中具门槛的一步。普通注塑模具用自来水冷却，而这种零件必须使用模温机。
高模温强制热循环：模具型腔温度必须维持在 120℃ ~ 160℃（PA）或 180℃以上（PPS）。
变模温（急冷急热）工艺：很多高端固定架为了消除玻纤浮纤（表面发白粗糙），在填充阶段把模温瞬间提到160℃让塑料流动顺畅，在保压冷却阶段再用高压水快速降温至90℃以下顶出。这一冷一热的时间控制精度需在 ±0.5秒 以内。
4. 注射参数的“多段充填”策略
由于固定架有大量薄壁加强筋，熔胶流动阻力极大，加工采用高速高压+短射策略：
注射速度：采用90%以上的高速注射（填充时间往往仅需0.8-1.2秒），利用高速剪切让玻纤随熔体快速冲到筋位末端，防止末端填充不满。
转压切换点：这是加工的技术机密。必须在填充到产品体积的 95%-98% 时提前切换为保压（低压低速），利用余压把缩痕补满。如果切换晚了，固定架中心安装孔附近必然出现“塌坑”（缩水）。
5. 模具排气与困气解决
由于高玻纤料在高速填充时会产生大量分解气体（尤其尼龙），加工时必须每班次清理模具排气槽。
如果排气不畅，气体被压缩燃烧，产品筋位根部会出现“烧焦”的黄色斑纹，这将直接导致该位置成为应力断裂点。加工现场常用真空泵辅助抽真空来彻底解决困气问题。
6. 后处理：退火（去应力）与尺寸稳定
固定架从模具顶出时并未“完工”，这是加工中极易被省略但至关重要的一步：
油浴/烘箱退火：必须将刚脱模的零件放入 150℃ 的恒温烘箱 或热油中保温 1-2小时，然后随炉缓慢冷却。
作用：消除因高速高压注射产生的内部分子取向应力。未经过退火处理的固定架，放入空气炸锅加热3次后，必然发生“翘曲变形”或“应力开裂”。
7. 加工中的品控痛点（尺寸收缩漂移）
开机前2小时和连续生产8小时后，固定架的尺寸会漂移（因热膨胀）。
加工对策：品质人员（QC）必须每 2小时 用通止规检测安装孔的孔径变化。一旦发现收缩率偏移，现场技术员不是调压力，而是必须微调模具的冷却水温（±2℃） 来主动控制尺寸，这是加工老师傅的核心经验。
