1. 材料选型：成本与阻燃的博弈
底座位于电饭锅底部，紧贴发热盘（或电磁线圈），且底部有散热孔，因此对材料有特殊要求：
主流选材：绝大多数使用阻燃级增强PP（聚丙烯），如PP+20%滑石粉或PP+15%玻纤。滑石粉主要为了增加刚性，防止整锅端起时底座变形。
阻燃等级：必须达到 UL94 V-2级 以上（部分出口日本的高端机型要求V-0级）。与空气炸锅的耐高温不同，电饭锅底座主要靠风道散热，材料长期使用温度只需达到 105℃-125℃（RTI值）。
成本陷阱：市场上大量使用共混改性PP（掺入回料）。如果回料比例超过20%，底座在长期热辐射下会迅速“热老化”变脆，螺丝柱极易爆裂。
2. 结构设计的“功能集成”特点

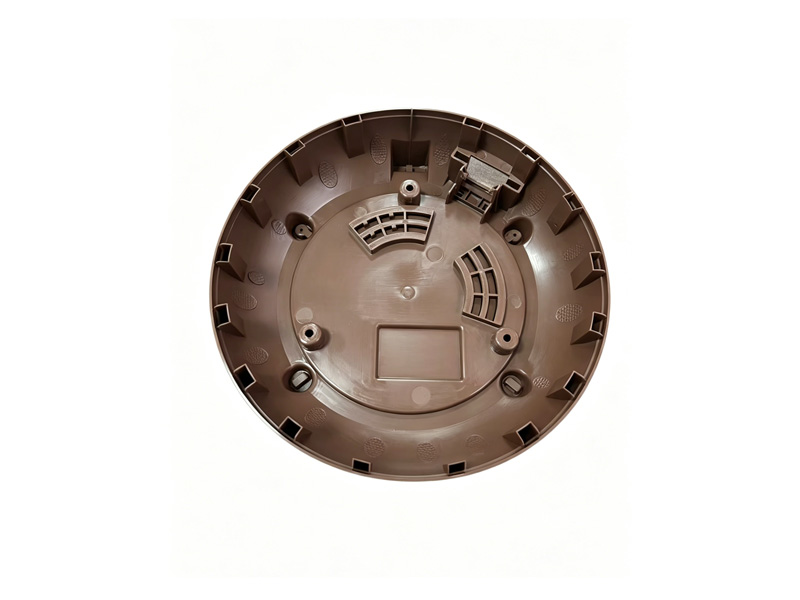

电饭锅底座是一个典型的“多筋位、多柱位、多卡槽”复杂零件，其设计直接决定了装配效率：

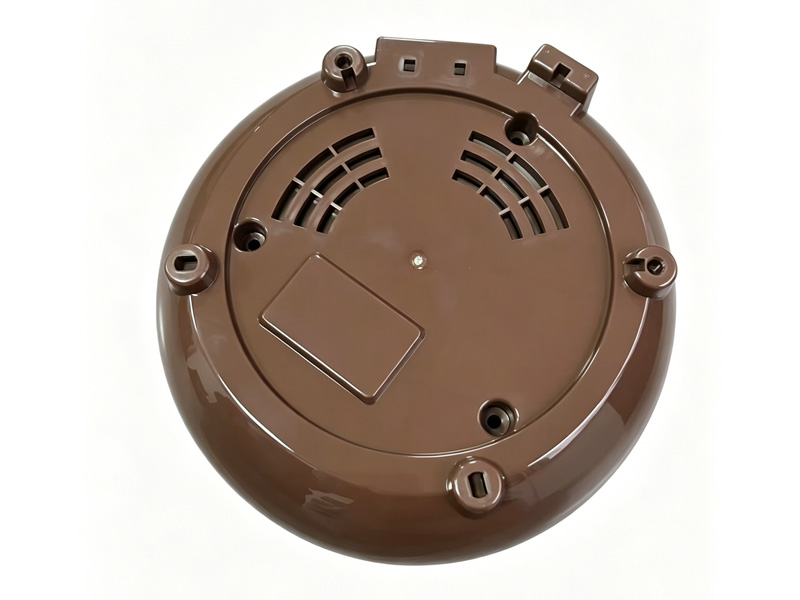

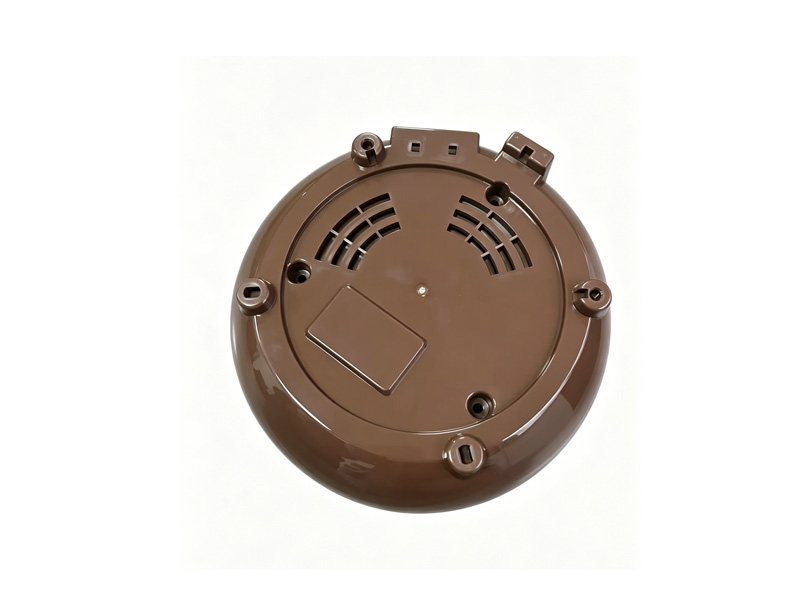

进风散热栅格：底座底面布满了环形或放射状的散热孔（孔径通常3-5mm）。这些格栅不仅要美观，更重要的是导流——引导风扇从底部吸入冷风，吹向电磁线圈或发热管。
防溢水导流槽：这是极易被忽视的核心功能。注塑件内圈通常设计有环形挡水筋，一旦锅内液体溢出，会顺着底座内壁流到导流槽，并通过底部的排水孔排出，防止水流进带电元件。这个挡水筋的高度和角度公差必须控制在 ±0.1mm。
支撑脚座与硅胶垫安装位：底座四角有凸起的圆柱平台，用于嵌入防滑硅胶垫。这些平台的平面度要求极高（整圈平面对比度需控制在0.3mm以内），否则电饭锅放在桌面上会“跷脚”晃动。
3. 注塑加工的三大核心难点
这是电饭锅底座加工中考验调机技术的环节：
A. 熔接痕（夹水纹）的消除
由于底座有大量散热孔洞，熔融塑料在流经孔位后汇合时，会形成明显的熔接痕。这不仅是外观瑕疵（喷漆后色差明显），更是结构薄弱点。加工时必须采用多段注射+高模温（模温机加热至60-80℃），并在浇口位置开设逃气槽，将熔接痕移至不显眼的安装孔位内部。
B. 翘曲变形（平面度控制）
底座是典型的“盆状”薄壁件（壁厚通常2.0-2.5mm），冷却收缩不均匀极易变成“马鞍形”。加工对策是：在动模（公模）侧设置密集的顶针，并利用模具的随形冷却水道（3D打印水路）来确保筋位和平面区域冷却速度一致。
C. 螺丝柱“缩痕”与“浮纤”

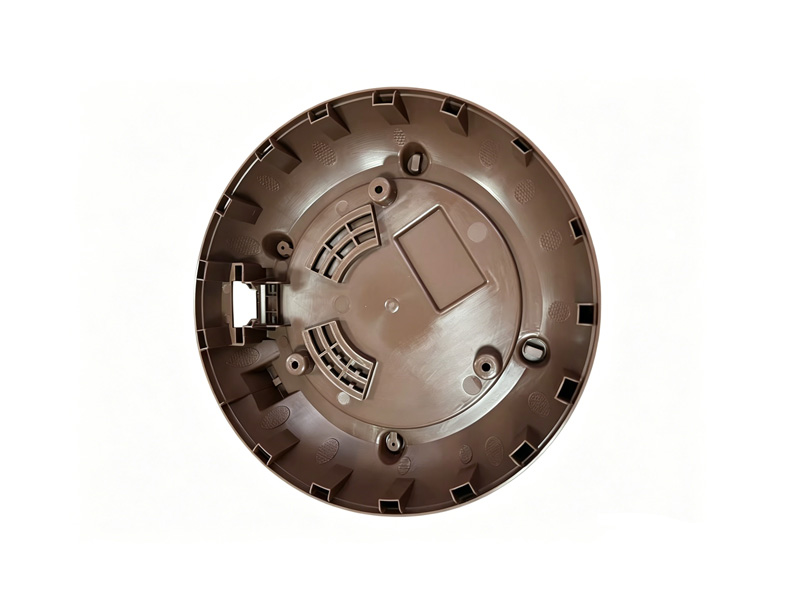

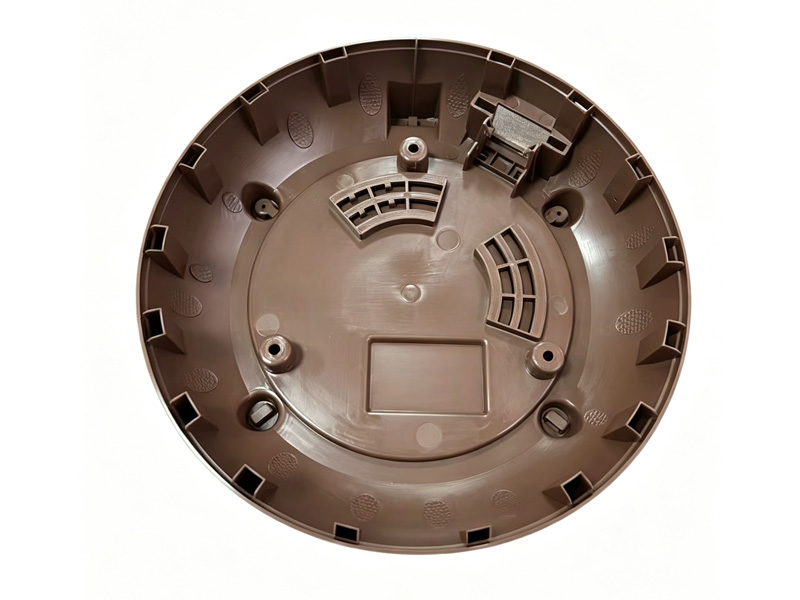

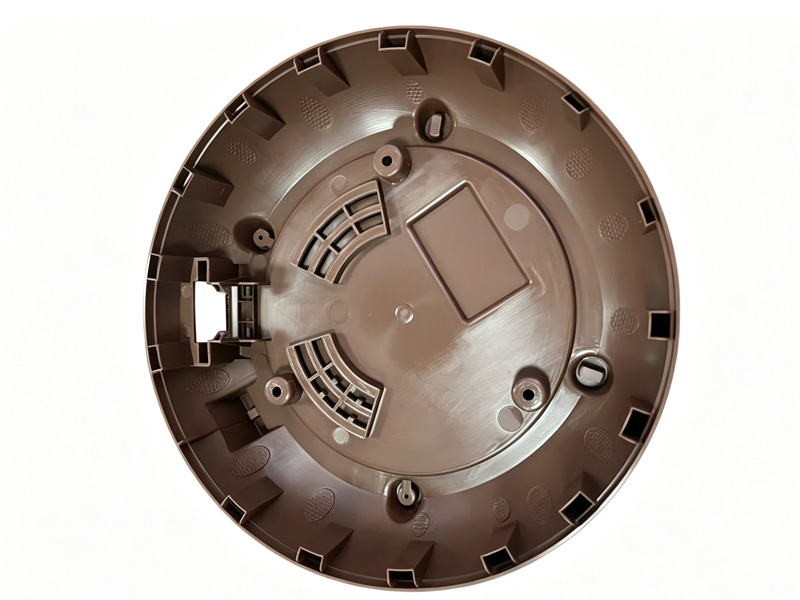

底座上有6-8个固定中板的螺丝柱（Boss柱）。柱子根部壁厚突变，表面必然产生“火山口”缩痕。加工中必须使用顺序阀（SVG）热流道，在填充末端单独补压，或者采用气辅成型（氮气保压）来压实柱子内部，避免表面凹陷。
4. 外观等级与二次加工
电饭锅底座不像面盖那样高光，它通常采用亚光（磨砂）或皮纹表面：
模具晒纹：加工前需对模具型腔进行火花纹或化学蚀刻，做出细腻的“梨地皮纹”。这既能掩盖轻微熔接痕，又能增加底座耐磨性（放桌面时不易刮花）。
常见后处理：绝大多数黑色PP底座直接注塑成型即为成品（不需喷漆）。但如果是白色或彩色机型，底座往往需要喷涂哑光漆，此时注塑件表面必须无油污、无脱模剂残留，否则漆膜附着力不达标。
5. 品控检验的“实配”原则
电饭锅底座的检验，尺寸公差远比强度重要。关键管控点：
螺丝柱同心度：用螺纹规通止规检测，必须确保所有柱子同心度在Φ0.2mm以内，否则总装时螺丝打歪会滑丝。
跌落模拟测试：从1米高度自由落体（带包装）后，底座不允许出现碎裂或螺丝柱根部白痕（应力发白）。
耐热球压测试：在125℃恒温箱中用5mm钢球压注塑件表面，压痕直径必须小于2mm（这是国标GB/T 4706.19的强制要求）。
